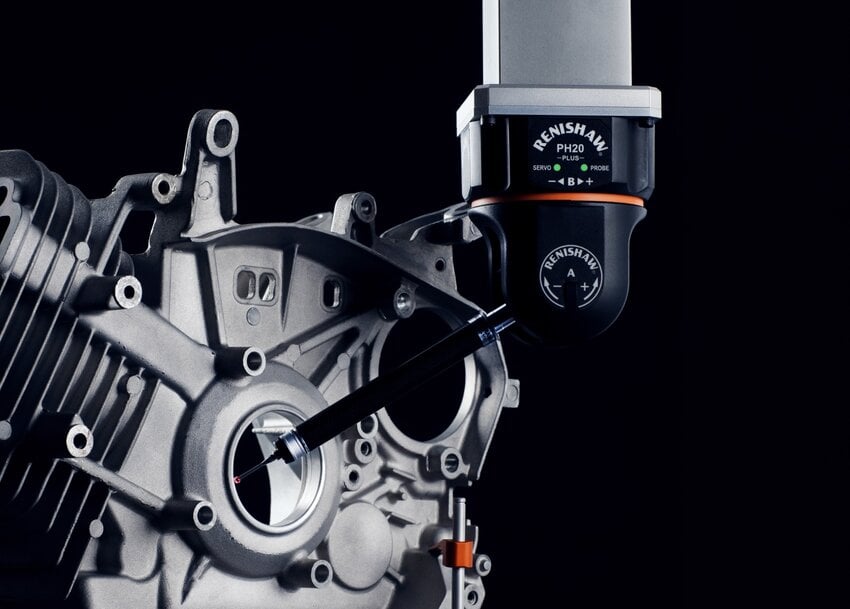

Renishaw introduce il sistema a contatto a 5 assi con portata di ispezione di 300 mm

Renishaw ha annunciato il lancio di PH20 PLUS, la nuova generazione della sua affermata testa di misura a contatto a 5 assi. Sviluppato come sostituto diretto del PH20 introdotto nel 2010, il sistema incorpora la tecnologia di controllo del movimento a 5 assi originariamente sviluppata per il sistema di misura REVO^®. Acquisendo i punti di misura mediante un rapido movimento rotatorio della testa anziché accelerare la massa dell'intero ponte e del cannotto della CMM, PH20 PLUS riduce al minimo gli errori dinamici della macchina, elimina i tempi morti dovuti all'indicizzazione della testa e ottimizza la produttività.

Maggiore portata e capacità migliorata
L'asse A riprogettato presenta un nuovo innesto cinematico che supporta una gamma più ampia di prolunghe per moduli sonda. Ciò consente alla testa PH20 PLUS di accogliere configurazioni di stili più lunghe e pesanti, garantendo agli operatori un accesso facilitato alle caratteristiche situate in profondità nei pezzi e in aree difficili da raggiungere. Ne consegue una portata aggiuntiva di 107 mm, che aumenta notevolmente il volume di misura accessibile senza compromettere la semplicità di utilizzo.

Con uno stilo da 50 mm, la testa PH20 PLUS offre una lunghezza utile massima fino a 300 mm dal centro dell'asse A, con un incremento superiore al 50% rispetto all'attuale sistema PH20.

Basati sul sistema di tastatura standard del settore TP20, i nuovi moduli PE20 presentano un innesto cinematico più ampio per un'interfaccia diretta con la testa PH20 PLUS e sono disponibili in diverse lunghezze per adattarsi a molteplici applicazioni.

La retrocompatibilità protegge gli investimenti esistenti
Il sistema PH20 PLUS è stato concepito come sostituto diretto del PH20. Mantiene la compatibilità con la gamma esistente di moduli TP20 (escluso il modulo a forza estesa), garantendo aggiornamenti rapidi e lineari. I moduli sonda TP20 già in possesso possono essere utilizzati tramite l'adattatore PB20, consentendo ai clienti di preservare l'hardware esistente. Questo favorisce l'uso continuativo di configurazioni di stili consolidate e di programmi pezzo esistenti, contribuendo a ridurre al minimo i tempi di transizione e a tutelare i precedenti investimenti in attrezzature.

Il sistema PH20 PLUS può essere inoltre configurato per corrispondere alla lunghezza utile effettiva delle installazioni PH20 esistenti, semplificando le decisioni di aggiornamento e sostituzione.

Nuovo sistema a rack modulare per il cambio automatico dei moduli
È stato sviluppato un nuovo sistema a rack modulare per supportare il cambio automatico e ripetibile dei moduli sonda con la testa PH20 PLUS. Il sistema si monta su una guida MRS2, che può essere installata sul piano della CMM o direttamente sulla struttura della macchina. Include porte di cambio configurabili per i moduli TP20, porte a temperatura controllata per i moduli PE20 e moduli di connessione per distribuire l'alimentazione elettrica lungo l'intero rack.

Inoltre, il rack motorizzato PCR20 offre una soluzione autonoma in grado di alloggiare molteplici moduli sonda e accessori, consentendo una configurazione flessibile basata sui requisiti dell'applicazione.

Progettato per un'integrazione efficiente
Il nuovo sistema PH20 PLUS è pienamente compatibile con il controllore UCC di Renishaw e si integra esattamente come il sistema PH20 originale, rappresentando una soluzione di sostituzione diretta per le CMM già installate.

I visitatori di IMTS 2026 potranno assistere a dimostrazioni pratiche del sistema a contatto a 5 assi PH20 PLUS presso gli stand di diversi costruttori di CMM, e il personale Renishaw sarà a disposizione per approfondire le caratteristiche del nuovo prodotto presso gli stand dedicati al Controllo Qualità 134314 e 134524.

Contesto aggiuntivo
Questa sezione illustra le specifiche tecniche e l'analisi comparativa della concorrenza non presenti nel comunicato stampa originale.

Le configurazioni standard delle macchine di misura a coordinate utilizzano teste indicizzabili a 3 assi, come la PH10M Plus o la HH-A-T5, che vincolano l'articolazione a incrementi angolari fissi di 7,5 gradi e richiedono l'accelerazione dell'intero cannotto e del ponte della CMM per acquisire i punti di misura. Questa massa strutturale genera inerzia dinamica, limitando le velocità di tastatura per prevenire errori di flessione.

Al contrario, i sistemi a 5 assi acquisiscono le misure dei punti sfruttando il movimento rotatorio localizzato della testa, aggirando l'inerzia strutturale della macchina per aumentare le velocità di contatto. L'architettura a 5 assi adotta la calibrazione dedotta per calcolare tutti gli angoli intermedi in una singola routine, eliminando le ripetitive ricalibrazioni multi-angolo richieste dalle teste a indicizzazione discreta. Inoltre, mentre le configurazioni standard TP20 sono meccanicamente limitate a estensioni di circa 150 mm per evitare falsi scatti, l'ampliamento dell'innesto cinematico per supportare lunghezze operative fino a 300 mm consente l'accesso a fori profondi senza la necessità di ricorrere a teste di scansione pesanti e complesse.
