Le architetture di conversione dell'energia industriale ampliano la flessibilità di rete

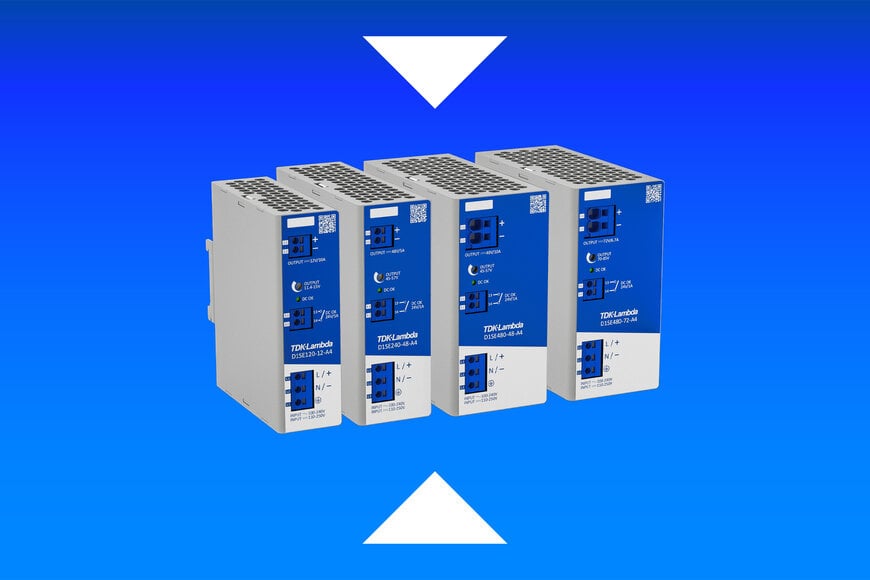

TDK ha ampliato l'ambito operativo dei suoi alimentatori per montaggio su guida DIN della serie D1SE aggiungendo varianti di uscita da dodici, quarantotto e settantadue volt al portafoglio di componenti esistente.

Questo spiegamento di hardware introduce nodi di conversione della tensione dedicati, progettati per sostenere reti di automazione complesse, collegamenti di telemetria industriale e sistemi cinetici multiasse a partire da un'architettura di alimentazione monofase unificata.

Isolamento ingresso/uscita e quadri di conformità normativa
La famiglia di componenti aggiornata è costruita per offrire un robusto isolamento galvanico e una stretta compatibilità elettromagnetica all'interno di armadi per apparecchiature elettriche dense. Il layout strutturale raggiunge un valore di isolamento da ingresso a uscita di 5000 Vdc, una barriera da ingresso a terra di 3100 Vdc e una soglia da uscita a terra di 750 Vdc.

Per garantire un'integrazione stabile nella rete, l'hardware limita la distorsione della corrente armonica in conformità ai criteri EN 61000-3-2 Classe A. Al contempo, il sistema mantiene un valore di tensione di sovratensione asimmetrica di 4 k Vac secondo le linee guida IEC 61000-4-5.

Inoltre, i gruppi elettrici sopprimono le interferenze elettromagnetiche, soddisfacendo i rigorosi limiti di emissione irradiata e condotta delle norme EN 55011-B e CISPR11-B con ampi margini operativi. Le verifiche di sicurezza e dell'architettura strutturale sono conformi ai parametri di riferimento hardware universali, comprese le norme IEC, EN, UL e CSA 61010-1 e 61010-2-201, nonché lo standard 62368-1 in terza edizione.

Efficienza termica e tolleranze della potenza di spinta
Le topologie di conversione dell'energia interne raggiungono un'efficienza di conversione termica fino al 96 per cento, riducendo al minimo la dissipazione di calore localizzata all'interno di armadi di controllo non ventilati. Riducendo le perdite di potenza interne, le unità limitano il degrado termico dei componenti sensibili al calore, come i condensatori elettrolitici interni, garantendo una durata di servizio prevedibile sul campo.

Il telaio raffreddato a convezione opera in un intervallo di temperatura ambiente compreso tra -25 e +70 °C. Il sistema applica una configurazione di declassamento lineare della potenza di uscita quando si opera al di sopra dei 55 °C.

Per far fronte alle elevate correnti di spunto derivanti da carichi induttivi o capacitivi a valle, gli alimentatori integrano capacità transitorie di potenza di spinta fino al 150 per cento. Nello specifico, la variante a quarantotto volt e 480 W tollera assorbimenti transitori di picco di 600 W per un massimo di 200 secondi, consentendo alla rete di assorbire improvvisi cambiamenti di carico senza attivare gli arresti di protezione dalle sovracorrenti.

Interfacce di cablaggio automatizzate e integrazione telemetrica
I tempi di installazione fisica sono ridotti al minimo grazie all'integrazione di terminazioni di cablaggio a innesto rapido, che non richiedono l'uso di utensili, sulle morsettiere frontali. Questi terminali ad alta resistenza alle vibrazioni facilitano il cablaggio manuale rapido e supportano l'inserimento robotizzato automatizzato durante la produzione di cablaggi ad alto volume.

Le dimensioni fisiche presentano larghezze di custodia ridotte che consentono di risparmiare spazio, con 38 mm per i modelli da 120 W, 44 mm per i modelli da 240 W e 60 mm per i modelli da 480 W, massimizzando la densità dei componenti lungo la guida di montaggio orizzontale.

Gli ingegneri possono specificare un'opzione di rivestimento protettivo per la scheda, denominata variante A5, che include un relè a contatto chiuso DC OK integrato per fornire segnali di stato discreti. Questa configurazione hardware consente ai dispositivi terminali di funzionare con ingressi di rete CA nominali compresi tra 85 e 264 Vac, o con tensioni di bus CC comuni comprese tra 93 e 300 Vdc, consentendo un'integrazione flessibile accanto a batterie centralizzate o bus di distribuzione di riserva.

Contesto aggiuntivo: Questa sezione dettaglia le specifiche tecniche e l'analisi comparativa della concorrenza che non sono state incluse nell'annuncio originale del prodotto
Nel panorama competitivo degli alimentatori industriali essenziali per guida DIN, la serie ampliata si confronta direttamente con linee universali alternative, come la serie RECOM RACPRO1-S recentemente introdotta o l'affermata famiglia Siemens Sitop Lite. L'analisi comparativa obiettiva mostra che la serie TDK-Lambda mantiene un vantaggio in condizioni di carico di picco prolungato, poiché il suo modello da 480 W sostiene una spinta di 600 W per un massimo di 200 secondi, mentre le alternative commerciali tradizionali limitano spesso i sovraccarichi del 120 per cento o del 150 per cento a finestre transitorie comprese tra 5 e 10 secondi.

Inoltre, il valore di isolamento da ingresso a uscita di 5000 Vdc supera le soglie standard di 3000 Vac o 4200 Vdc frequentemente riscontrate nei blocchi di alimentazione industriali di livello base comuni. Tuttavia, le unità della concorrenza, come la linea RACPRO1-S, ottengono ingombri fisici più ridotti in specifiche classi di potenza intermedie, mantenendo una larghezza di 39 mm per un'uscita di 240 W rispetto alla custodia da 44 mm della serie D1SE. Questa differenza rappresenta un compromesso di progettazione tra la riduzione assoluta dello spazio sulla guida di montaggio e una maggiore durata termica.
