Protezione combinata contro le sovratensioni per sistemi di misura compatti

Phoenix Contact ha ampliato il proprio portafoglio di dispositivi di protezione contro le sovratensioni con il FLT-SEC-ZP2-…-SV, progettato per applicazioni nei sistemi di misura elettrica. Il dispositivo combina protezione di tipo 1, 2 e 3 in una struttura compatta, rispondendo ai requisiti di conformità normativa, ottimizzazione degli spazi e integrazione dei componenti dei sistemi di misura intelligenti.

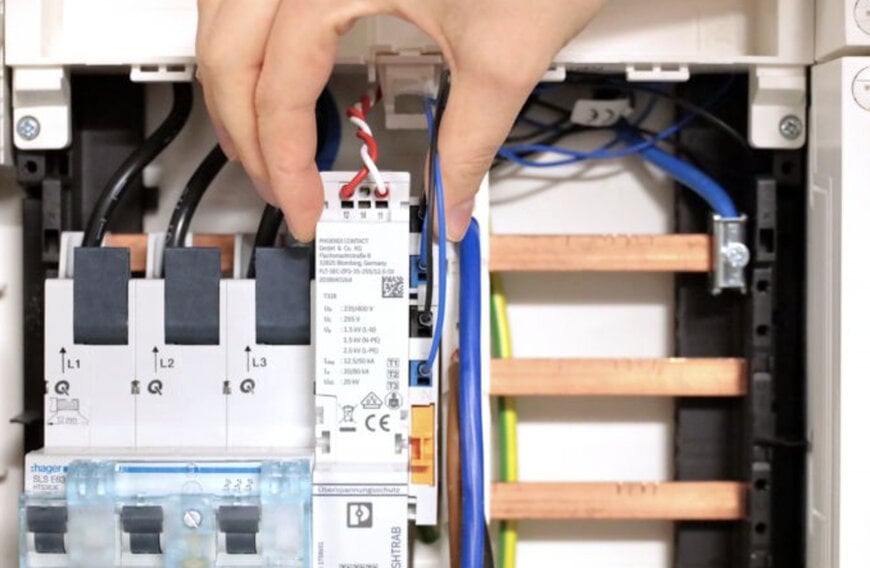

Design compatto per quadri di misura integrati
La ridotta larghezza di installazione lascia spazio aggiuntivo per altri componenti montati sulla barra collettrice, facilitando l’integrazione nei quadri esistenti e consentendo una maggiore densità funzionale nei sistemi di misura.

Una presa di tensione integrata consente l’alimentazione diretta dei dispositivi di un sistema di misura intelligente, come gli smart meter gateway, semplificando l’installazione e riducendo il cablaggio necessario.

Conformità normativa nel sistema di alimentazione principale
Nel sistema principale di alimentazione, a monte del contatore, la normativa VDE-AR-N 4100 consente esclusivamente dispositivi di protezione contro le sovratensioni di tipo 1 basati su tecnologia a spinterometro. Tali dispositivi non devono assorbire corrente continua per la segnalazione di stato.

Il FLT-SEC-ZP2-…-SV soddisfa questi requisiti grazie a un indicatore di stato puramente meccanico, privo di consumo energetico. Inoltre, lo spinterometro integrato limita la corrente di seguito dopo l’innesco, evitando l’intervento dei fusibili principali. Ciò consente un’installazione conforme nel tratto a monte del contatore.

Protezione dell’elettronica sensibile e integrazione del sistema
Come dispositivo combinato di tipo 1+2+3, il sistema offre una protezione coordinata contro fulmini e sovratensioni ed è adatto anche alla protezione di apparecchiature elettroniche sensibili nelle immediate vicinanze dell’installazione.

Per i sistemi di misura intelligenti, il dispositivo include due punti di presa di tensione dedicati: per lo spazio per applicazioni aggiuntive (RfZ) e per il punto di terminazione del contatore (APZ), consentendo un’integrazione strutturata e conforme.

Varianti per diverse configurazioni di rete
I dispositivi sono disponibili in quattro varianti per reti TN-S/TT e TN-C. Sono inoltre disponibili versioni con corrente impulsiva (Iimp) di 7,5 kA o 12,5 kA, permettendo l’adattamento a diversi requisiti di protezione.

Con il FLT-SEC-ZP2-…-SV, Phoenix Contact risponde alla crescente esigenza di soluzioni compatte, conformi e integrate nel campo della protezione contro le sovratensioni e della distribuzione elettrica.
