Sicuro anche in presenza di polvere e fumo
Il sistema radar LBK di Leuze è ora disponibile anche con interfaccia di sicurezza CIP.
www.leuze.com
Le persone presenti nella zona di pericolo vengono rilevate in modo affidabile dal sistema radar 3D di Leuze, anche in condizioni ambientali difficili: gli oggetti statici non provocano l’arresto dell’impianto.

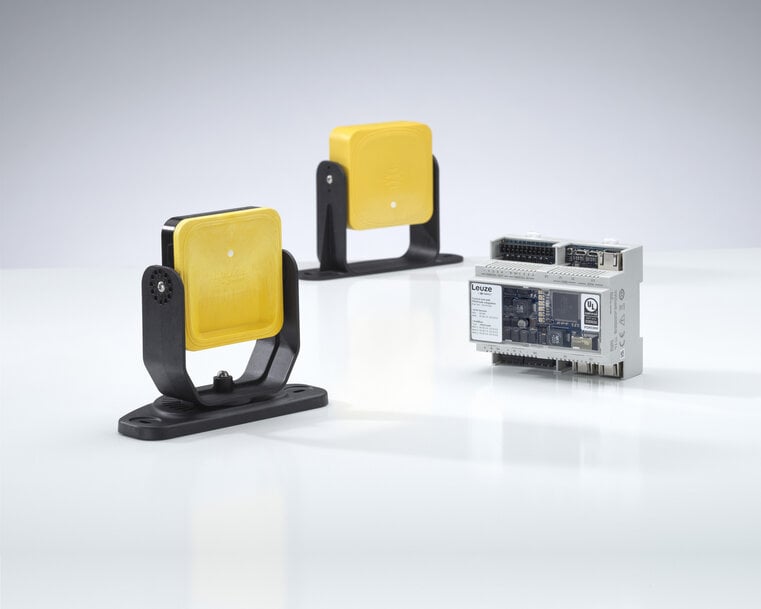

Figura 1: Leuze ha sviluppato il sistema radar 3D di sicurezza LBK per il monitoraggio delle aree pericolose in ambienti industriali difficili. Il sistema consente di monitorare l’area protetta rilevando l’accesso e la presenza di corpi umani.
Le persone non devono poter accedere inosservate alle aree di lavoro pericolose delle macchine o ai percorsi di movimentazione. Polvere, scintille di saldatura o segatura rappresentano una sfida per i sistemi di sicurezza, che devono rilevare le persone in modo affidabile anche in queste condizioni. È qui che entra in gioco il sistema radar 3D LBK di Leuze, progettato per la sicurezza. Il sistema riconosce il corpo umano anche in condizioni ambientali difficili e monitora l’area protetta rilevando sia l’accesso che la presenza di persone. Un vantaggio pratico è che la tecnologia radar rileva sia le persone in movimento sia quelle ferme, mentre gli oggetti statici, come pallet o contenitori, non provocano la disattivazione del segnale di sicurezza. Grazie al principio del radar 3D, è inoltre possibile monitorare aree rialzate da gradini, pedane e dietro schermature non metalliche.

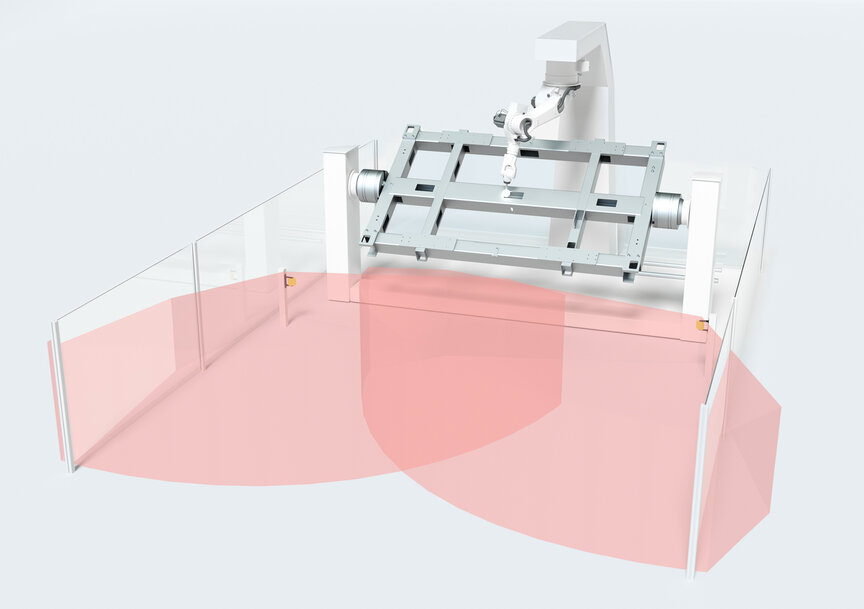

Figura 2: Il sistema radar di sicurezza 3D LBK protegge le aree di lavoro pericolose delle macchine dall’accesso e dalla presenza di persone, anche in presenza di sporco, scintille di saldatura, segatura o umidità.
Il sistema radar di sicurezza LBK comprende un’unità di controllo separata, ora disponibile anche con interfaccia di sicurezza CIP integrata. CIP Safety, acronimo di “Common Industrial Protocol Safety”, è un’estensione del protocollo CIP utilizzato a livello mondiale. Consente un’integrazione sicura e standardizzata nelle reti di sicurezza basate su EtherNet/IP. In alternativa, sono disponibili anche unità di controllo con interfacce PROFIsafe o FSoE per l’integrazione in sistemi di bus di campo sicuri. Il sistema radar 3D di sicurezza è rapido da configurare: grazie al software di configurazione LBK Designer, gli operatori possono adattare facilmente i parametri del sistema alla specifica applicazione. Oltre alla trasmissione dei dati tramite cavo, è possibile utilizzare anche una scheda di memoria SD per la configurazione.
Utilizzo efficiente
Il sistema radar 3D di sicurezza LBK offre agli operatori un’elevata flessibilità d’impiego. È adatto al monitoraggio di aree di lavoro non visibili davanti alle macchine e al loro interno, oltre che alla protezione contro il riavvio. Il sistema radar può essere utilizzato anche per proteggere gli accessi alle stazioni di trasferimento del materiale. È inoltre ideale per la messa in sicurezza dei percorsi di carrelli di trasferimento, AGV o gru, soprattutto in aree aperte o in ambienti con superfici riflettenti lungo il percorso. Grazie a lobi di rilevamento regolabili con campi di preallarme e di protezione, il sistema monitora il percorso di movimentazione. Poiché rileva esclusivamente le persone, vengono evitate commutazioni indesiderate causate dall’ambiente o dalla luce ambientale.

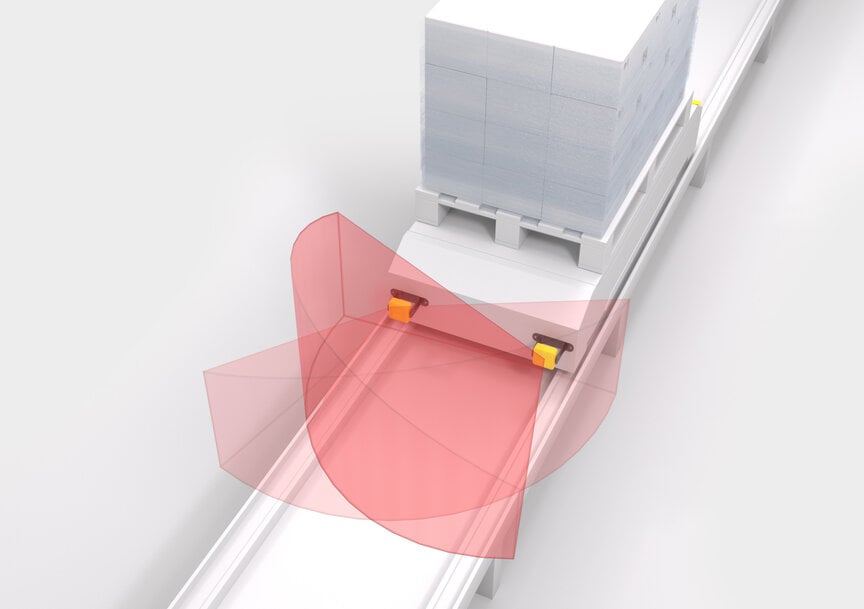

Figura 3: I sensori del sistema radar LBK utilizzano lobi di rilevamento regolabili con un campo di preallarme e un campo di protezione per mettere in sicurezza il percorso di carrelli di trasferimento, AGV o gru. Il sistema evita commutazioni errate causate dall’ambiente o dalla luce ambientale, poiché rileva esclusivamente le persone.
Protezione efficace anche di aree estese
Ogni unità di controllo può essere collegata a un massimo di sei sensori, consentendo così di coprire anche aree di grandi dimensioni. Grazie a quattro configurazioni di canale per ciascun controller, è possibile utilizzare fino a 24 sensori in un’unica applicazione. L’area protetta può essere adattata facilmente alle esigenze specifiche: è sufficiente definire il numero e la posizione dei sensori e configurare la lunghezza, l’angolo di apertura e la larghezza dell’area. Su richiesta, gli esperti certificati di sicurezza di Leuze possono fornire supporto per la progettazione e la messa in servizio dell’impianto.
