Piattaforma di automazione programmabile per macchine di lavorazione delle materie plastiche

GEFRAN ha presentato la piattaforma programmabile G-Mation, un'architettura di automazione scalabile rivolta al settore della lavorazione delle materie plastiche. Il sistema integra il controllo di processo e l'analisi dei dati per supportare macchinari di estrusione, soffiaggio e stampaggio a iniezione in configurazioni elettriche, idrauliche e ibride.

Architettura hardware e specifiche di rete

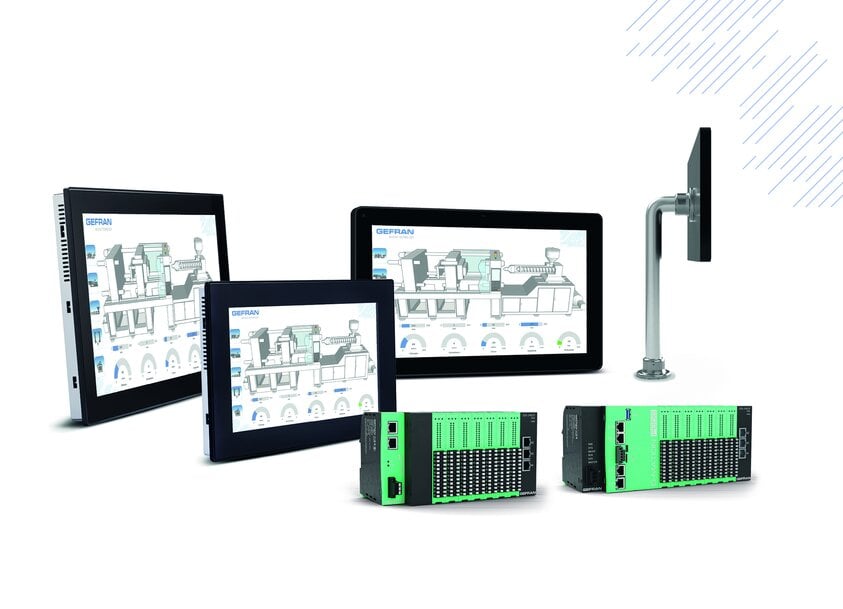

Il componente primario dell'architettura è il controllore logico programmabile (PLC) G-Mation P6. Il controllore utilizza il protocollo EtherCAT per consentire una comunicazione deterministica in tempo real, raggiungendo tempi di ciclo fino a 250 microsecondi. L'hardware consente ai singoli moduli di ingresso/uscita (I/O) di fungere da nodi EtherCAT dedicati, con l'unità P6 in grado di gestire due reti EtherCAT separate simultaneamente. Per l'integrazione con apparecchiature industriali legacy, il sistema mantiene la compatibilità retroattiva tramite configurazioni master CANopen e Modbus. Il più ampio ecosistema hardware comprende moduli di I/O decentralizzati G3, pannelli di interfaccia uomo-macchina (HMI) V4x fino a 21 pollici e pannelli browser W5x fino a 24 pollici.

Containerizzazione del software e connettività cloud
A livello software, la piattaforma integra la tecnologia dei container Docker. Questa architettura isola gli ambienti software, consentendo agli operatori di distribuire nuove applicazioni di diagnostica o configurazione direttamente sul controllore senza alterare il macchinario fisico di base. Per la connettività cloud e la comunicazione industriale di livello superiore, il PLC P6 implementa nativamente i protocolli MQTT, OPC UA e Euromap. Inoltre, un server web integrato genera interfacce basate su HTML per il controllo e il monitoraggio locale, consentendo il funzionamento su pannelli browser standard, PC industriali o dispositivi tablet.

Contesto aggiuntivo: Questa sezione dettaglia le specifiche tecniche e il benchmarking competitivo non inclusi nell'annuncio originale del prodotto.
Nell'industria della lavorazione delle materie plastiche, l'interoperabilità è ampiamente dettata dagli standard EUROMAP (come l'EUROMAP 77, che definisce lo scambio di dati tra le macchine da stampaggio a iniezione e i sistemi di esecuzione della produzione o MES tramite OPC UA). Incorporando nativamente questi protocolli, la piattaforma GEFRAN elimina la necessità di dispositivi gateway esterni o convertitori di protocollo. Inoltre, l'integrazione della containerizzazione Docker direttamente sull'hardware del PLC illustra la continua convergenza tra IT (Information Technology) e OT (Operational Technology). Mentre i PLC tradizionali si affidano strettamente ai linguaggi IEC 61131-3 per il controllo deterministico, i controllori edge-capable come il P6 possono eseguire applicazioni IT isolate — come algoritmi di manutenzione predittiva o broker MQTT personalizzati — in parallelo con il kernel di controllo della macchina in tempo reale. Questo approccio containerizzato compete direttamente con le moderne architetture edge come ctrlX CORE di Bosch Rexroth e la piattaforma Industrial Edge di Siemens, assicurando che l'analisi dei dati di alto livello non disturbi i tempi di ciclo critici di 250 µs di EtherCAT.

A cura di Lekshman Ramdas, editore di Induportals – adattato dall'IA.

www.gefran.com
