Digitalizzatori ad alta velocità per acquisizione dati scientifici avanzata
Teledyne SP Devices sviluppa una piattaforma di digitalizzazione multi-GSPS per LiDAR, OCT e spettrometria di massa con elaborazione in tempo reale e streaming ad alta banda.
www.spdevices.com
La strumentazione scientifica moderna e i sistemi di test automatizzati dipendono sempre più dall’acquisizione dati ad alta velocità per catturare segnali transitori con elevata precisione e latenza minima. I digitalizzatori progettati per frequenze di campionamento multi-gigahertz consentono l’analisi dei segnali in tempo reale in applicazioni che spaziano dal rilevamento ottico alla spettroscopia. In questo contesto, Teledyne SP Devices ha sviluppato il digitalizzatore ADQ35 per supportare sistemi di misura ad alta capacità utilizzati in ambienti scientifici, industriali e OEM.
Applicazioni e domanda di mercato
Il digitalizzatore ADQ35 è stato progettato per soddisfare le esigenze di utilizzo tipiche di settori applicativi quali la tomografia a coerenza ottica con sorgente a scansione (SS OCT), la spettrometria di massa a tempo di volo, il rilevamento distribuito in fibra ottica, i sensori LiDAR, la strumentazione scientifica e le apparecchiature di test automatizzate. Queste applicazioni richiedono digitalizzatori in grado di acquisire ed elaborare grandi volumi di dati con alta fedeltà e latenza minima. Per soddisfare questi requisiti, il digitalizzatore ADQ35 offre prestazioni in termini di velocità di campionamento di svariati GSPS, capacità di elaborazione efficiente in tempo reale e trasferimento dati ad alta velocità. Il digitalizzatore viene spesso posizionato vicino al sensore rilevatore, per mantenere l'integrità del segnale in ambienti compatti o sensibili al rumore.
Prestazioni e caratteristiche tecniche distintive

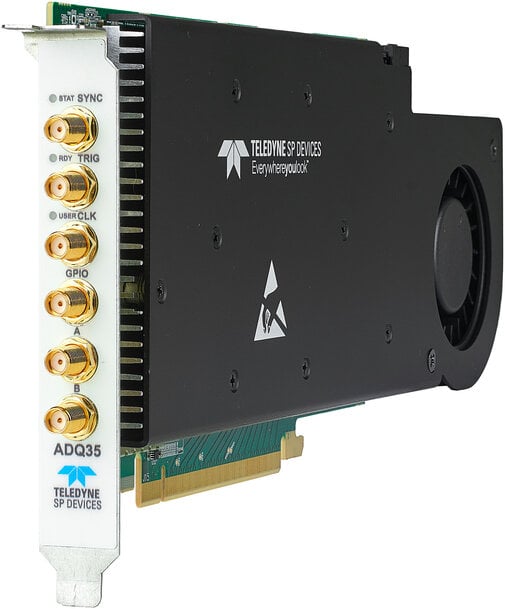

Il digitalizzatore ADQ35 offre una velocità di campionamento a doppio canale di 5 GSPS, o di 10 GSPS a singolo canale, il tutto con una risoluzione verticale a 12 bit. Il suo stadio di ingresso analogico accoppiato in corrente continua supporta una larghezza di banda di ingresso fino a 2,5 GHz con un intervallo di ingresso di 0,5 Vpp, mentre la memoria integrata da 8 Gbyte consente di acquisire dati per periodi estesi. Per supportare applicazioni ad alta velocità, la funzione di streaming peer-to-peer verso una GPU permette di trasferire direttamente fino a 14 Gbyte/s di dati in tempo reale. Funzionalità aggiuntive come l'offset DC programmabile e la disponibilità in entrambi i formati PCIe e USB 3.2 garantiscono un'integrazione flessibile nei sistemi di test automatici.
Opzioni firmware e FPGA
Il digitalizzatore ADQ35 supporta una gamma di pacchetti firmware specifici dedicati a diverse applicazioni, tra cui l’acquisizione dati standard, il calcolo della media delle forme d'onda, il rilevamento degli impulsi e il condizionamento del segnale per sistemi tomografici SS-OCT. Per gli utenti che richiedono un'elaborazione del segnale digitale in tempo reale personalizzata, l'FPGA AMD Kintex Ultrascale KU115 integrata mette a disposizione ampie risorse per l'implementazione di funzioni DSP personalizzate direttamente sul digitalizzatore. Ciò riduce la necessità di post-elaborazione e consente di prendere decisioni in tempo reale, un vantaggio per gli OEM e i ricercatori che sviluppano soluzioni specializzate.
Integrazione OEM e varianti di prodotto

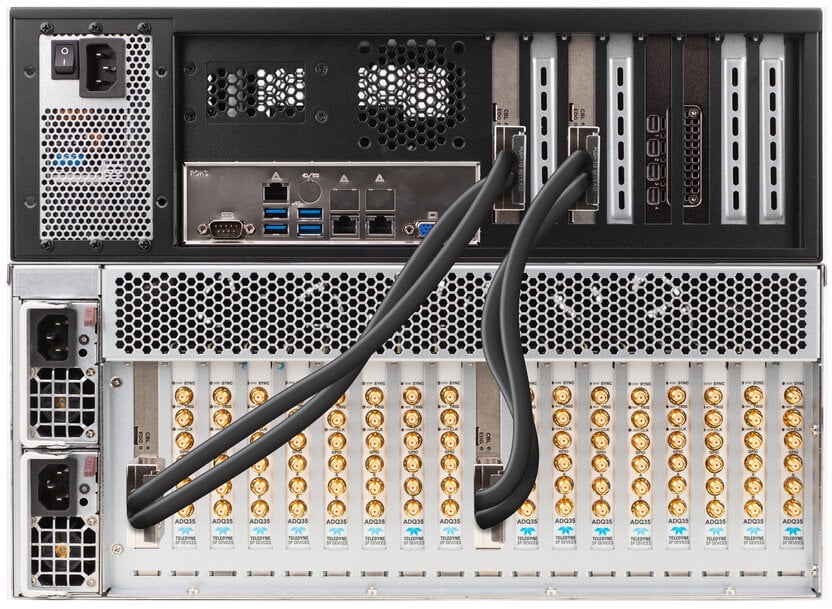

Teledyne SP Devices fornisce strumenti hardware e software avanzati che semplificano l'integrazione del digitalizzatore in applicazioni OEM personalizzate, accelerando lo sviluppo e riducendo il costo complessivo del sistema. Il digitalizzatore ADQ35 è disponibile con opzioni di garanzia estesa e si integra perfettamente con il software Digitizer Studio per la configurazione e il controllo.
Sia che stiate sviluppando un nuovo strumento scientifico o aggiornando una piattaforma esistente, il digitalizzatore ADQ35 offre una base tecnologica affidabile e ad alte prestazioni che riduce il time-to-market e migliora le capacità del sistema complessivo.
Il digitalizzatore ADQ35 è una soluzione robusta e ad alta velocità per l'acquisizione di dati di nuova generazione. Con il suo firmware flessibile, l'FPGA integrata di tipo aperto e le prestazioni di streaming leader del settore, il digitalizzatore ADQ35 consente di costruire sistemi acquisizione e analisi dei segnali più veloci, più accurati e più efficienti.
