La triade perfetta: coppia, velocità e precisione. Prestazioni all’esterno, massimo spazio all’interno

Molte applicazioni richiedono soluzioni di azionamento dotate di un’apertura centrale attraverso la quale, tra le altre cose, è possibile condurre la luce, i cavi o parti dell'applicazione. Esempi a riguardo possono essere trovati nell'ottica e nella fotonica per i sistemi di guida laser o nell'automazione e nella robotica per i sistemi di manipolazione di semiconduttori (figura 1). Fino ad ora, i sistemi convenzionali hanno sempre cercato e utilizzato dei compromessi in questo ambito. Spesso gli alberi cavi erano piuttosto piccoli e gli azionamenti lenti, pesanti o la loro integrazione meccanica molto complessa. Un nuovo sistema di azionamento diretto offre ora una promettente alternativa. La sua ampia apertura, dal diametro di 40 mm, unita alla tecnologia dei motori passo-passo, permette di ottenere una combinazione equilibrata di velocità e coppia con peso e volume ridotti.

Athlete Prosthetics

In linea di principio, esistono molte tecnologie e soluzioni di azionamento che sono adatte quando è richiesta un'apertura centrale. Tuttavia, nella pratica, ognuna presenta inconvenienti specifici. Nei motori passo-passo ibridi, ad esempio, il diametro dell'albero cavo è normalmente limitato a circa 10-12 mm a causa del fattore di riempimento in rame necessario o del giogo magnetico. Grazie alla loro struttura multipolare, i motori-coppia possano avere aperture più grandi, tuttavia la loro grande massa in movimento gli impedisce di raggiungere velocità elevate. Inoltre, sono relativamente costosi e spesso difficili da integrare. Molte applicazioni utilizzano quindi tavole rotative ad apertura centrale azionate da un motore “normale”. Tali soluzioni però richiedono una trasmissione ed una meccanica complessa. L'inevitabile gioco che ne deriva deve essere compensato mediante misure elaborate prima che questo tipo di motore possa essere utilizzato in applicazioni ad alta precisione. Ciò rende considerevolmente più complicata l’integrazione dei sistemi. Inoltre, sono implicate numerose parti soggette ad usura che comportano un’elevata necessità di manutenzione. Anche le tavole rotative azionate da un motore passo-passo ibrido costituiscono spesso un buon compromesso, ma sono ingombranti e pesanti quando devono essere raggiunti valori prestazionali più elevati. Possiamo affermare quindi che fino ad ora trovare una soluzione pratica, quando l'applicazione richiede un’apertura, non è stato per nulla facile.

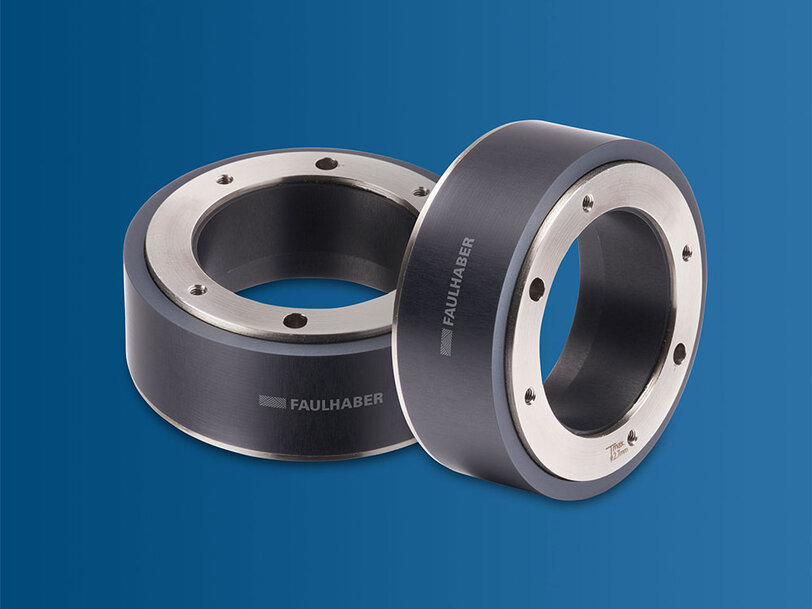

DM66200H

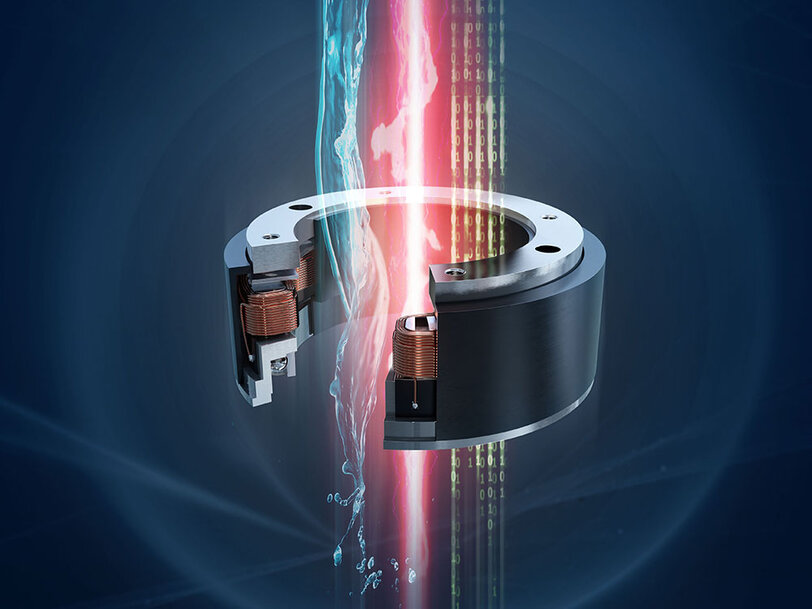

Ringstepper Visual

Nuovo approccio - nuove possibilità
Lo specialista in azionamenti FAULHABER (vedi riquadro aziendale) ha quindi esaminato la questione e ha sviluppato una soluzione di azionamento completamente nuova con il motore passo-passo della serie DM66200H, appositamente progettato per applicazioni che richiedono un’ampia apertura (figura 2). Con un diametro totale di 66 mm, esso dispone di un albero cavo dal diametro interno estremamente largo di 40 mm. Spesso solo 24 mm, non pesa che 218 g. L’azionamento compatto è quindi facile da montare e richiede pochissimo spazio per l'installazione. Il rotore con apertura aziona direttamente il meccanismo disposto attorno all'apertura senza rapporto di trasmissione (figura 3). Non vi è quindi alcun gioco meccanico che debba essere compensato.

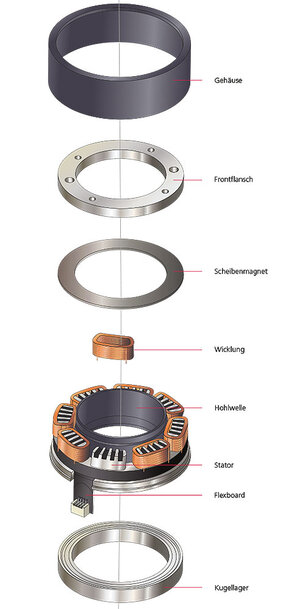

DM66200H Explosion

Originariamente progettato per applicazioni ottiche e fotoniche, il nuovo azionamento diretto ad albero cavo apre interessanti possibilità anche in molti altri settori, come ad esempio negli azionamenti di ruote quando, per motivi di spazio, gli alberi di trasmissione vengono condotti attraverso il motore o nelle protesi in caso di ginocchia o spalle artificiali. In linea di principio, può essere utilizzato ovunque i cavi debbano essere condotti attraverso l'apertura o nei casi in cui gas, fluidi o segnali luminosi debbano passare attraverso di essa (figura 4). Oltre al campo dell'ottica – ad es. per stadi di microscopio, diaframmi, obiettivi zoom, controlli di raggi laser, ecc. – può inoltre essere utilizzato per una vasta gamma di operazioni di controllo e posizionamento. Le applicazioni tipiche includono anche tavole girevoli, piedi per antenne e prese d’aria o gas.

Optic Photonics Laser

Elevati valori prestazionali in una combinazione ottimale
L’azionamento diretto si basa sulla comprovata tecnologia dei motori passo-passo FAULHABER. Il motore a magneti permanenti multipolare bifase fornisce 200 passi per giro. Con un'alta risoluzione di 1,8° in modalità full-step, è in grado di eseguire con precisione operazioni di posizionamento in open loop. Esso raggiunge una coppia dinamica fino a 200 mNm e può spostare carichi rispettivamente grandi. La coppia di tenuta massima è di 307 mNm e persino di 581 mNm se potenziata. Non sono dunque necessari freni. Possono essere raggiunte velocità fino a 2000 giri/min. Per molte applicazioni, l’azionamento diretto compatto offre quindi il perfetto equilibrio tra velocità e coppia. Esso consente il funzionamento continuo senza manutenzione, in quanto l'unica parte soggetta ad usura è il cuscinetto a sfera. Su richiesta, sono possibili modifiche specifiche dell'applicazione, ad es. lubrificanti speciali, avvolgimenti specifici del cliente, cavi e connettori particolari nonché flange di montaggio.

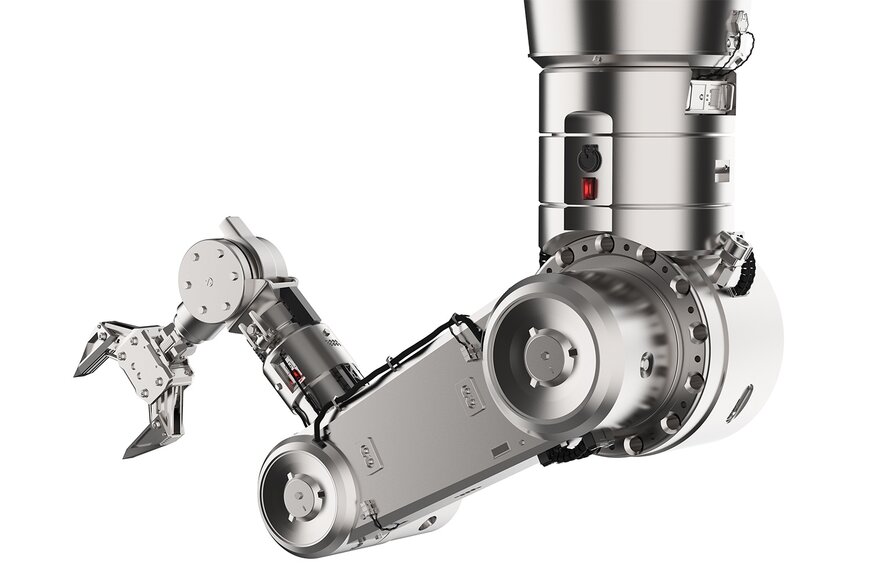

Robotic arm

Azionamento diretto con apertura molto ampia e prestazioni elevate (faulhaber.com)
